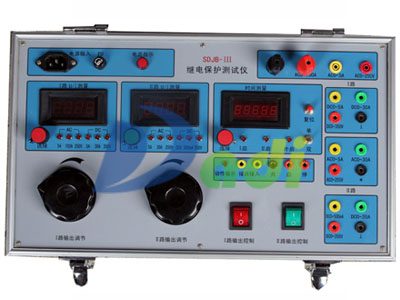

本儀器是各種高、低壓配電系統，作單相保護繼電器校驗的新型儀器。性能和測試方法的設計依據是：電力工業部安全監察及生產協調司組編的《新編保護繼電器檢驗》。適用于電力、冶金、化工、礦山、紡織等工礦企業。可對各種電磁型、整流型、晶體管集成電路型繼電器的動作電壓/電流值、返回電壓/電流值、動作時間、返回時間以及重合閘繼電器的動作值、返回值、充放電時間、動作時間等進行測試和校驗。也可對GL型和LL型反時限繼電器的始動電流、感應元件動作電流、速斷元件動作電流及動作時間進行測試。

本儀器的特點：是精度高、功率大、體積小、重量輕、數字顯示、操作簡便、功能齊全、性能可靠、方便耐用。
電壓電流六位半液晶顯示，顯示精度更高，實驗結果更準確

128*64點陣液晶顯示，顯示數據更直觀，讀數更快捷

儀表顯示鎖定功能，特別針對于互感器變比實驗時能夠更準確更快捷的讀數

1. 主回路輸出：連續可調
　交流電流：0～5A、０～100A
　直流電流：0～5A、０～30A
　交流電壓：0～250V
直流電壓：0～350V
2. 輔回路輸出：連續可調
　交流電流：0～5A、０～30A
　直流電流：0～500mA、０～10A
　交流電壓：0～250V
直流電壓：0～350V
3. 電量測量：4位半數字電壓表、3位半數字電流表
精度：0.5%ROG±1個字
4. 時間測量：6位數字秒表0～9999.9999S
精度：±0.0001S
5. 工作電壓：AC220V±10%；50Hz
6. 工作環境：溫度：-40℃～+50℃
濕度：<90%RH
7. 輸出功率：1.5/0.75KW
8. 重量：25/18Kg
